ZYD30變壓器油雙級真空濾油機原理-ZYD1800L真空濾油機說明書
2024-12-18 14:39:33??????點擊：

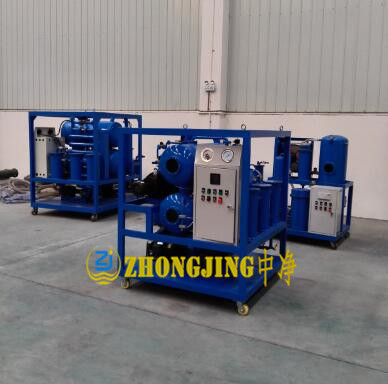

中凈牌ZYD30變壓器油雙級真空濾油機圖片，ZYD50雙級絕緣油真空濾油機圖片，ZYD150雙級絕緣油真空濾油機圖片，ZYD100雙級絕緣油真空濾油機圖片，ZYD200雙級絕緣油真空濾油機圖片，ZJA600雙級絕緣油真空濾油機圖片，真空凈油機中凈品牌廠家圖片。
雙級真空濾油機的主要功能是去除絕緣油中的微量水分、氣體、機械雜質、游離炭，提高絕緣油的特性指標。
1、普通濾油機 由初濾器、油泵和過濾裝置組成。
2、初濾器為一筒狀金屬網，阻止不純凈油中較大的固體顆粒進入油泵。油泵通常為齒輪泵，輸送不純凈油進入過濾裝置。過濾裝置為一小型手工壓緊的板框壓濾機，用專用濾紙作過濾介質。
3、不純凈油在油泵壓力作用下進入板框壓濾機，透過濾紙成為濾清油。油中的固體雜質被截留在濾紙表面，少量的水分被濾紙的毛細孔吸收。過濾壓力通常不大于0.3兆帕。當濾紙表面沉積雜質太多,過濾壓力升高到0.35兆帕?xí)r，或當濾紙吸收的水分接近飽和，濾清油中殘留的水分不再降低時，應停機更換濾紙。
4、油的粘度較高時，可預熱以降低粘度后再行過濾。這種濾油機只能除去固體雜質和少量水分，適用于一般電器用油和潤滑油的提純。
5、當油中含水分和雜質過多時，須經預處理后再送入濾油機。普通濾油機的處理量為25～200升/分。過濾裝置的方形濾框有200毫米、250毫米兩種框內邊長。濾板和濾框用鑄鐵或聚丙烯制成。
6、真空濾油機 包括初濾器、真空蒸發罐、油泵、過濾裝置、冷凝器(即凝汽器)和真空泵等部分。
中凈牌ZYD30雙級絕緣油真空濾油機停運操作步驟
1 停止濾油機油加熱系統。
2關閉真空濾油機來油一、二次閥及粗過濾罐進油閥;
3 停下真空泵，檢查真空罐真空降至零，關閉真空罐壓力調節閥;
4 當排油泵出油管路無油流動后，停排油泵運行，關閉精過濾罐出油閥;
5 斷開真空濾油機電機總電源;
6 全面檢查濾油機，無異常后，作好記錄。
四、 中凈牌ZYD30雙級絕緣油真空濾油機緊急停機操作步驟
A 手拍濾油機“急停按鈕”，確認真空泵、排油泵卻以停下;
B 關閉濾油機油進、出口所有閥門;
C 進行其他異常處理操作。
五、中凈牌ZYD30雙級絕緣油真空濾油機啟停注意事項
1、 應在濾油機運行正常后，才可投入加熱裝置運行;
2、 啟動前及正常運行時，排油油泵出油閥門必須是打開的，不可 用于節流調
3、 關機前必須先關掉加熱裝置;
4、 排放積水罐水分時，應停機后排水;
5、 為了確保濾油機安全運行，濾油機出油管道內油不得滿管運行;
6、 運行人員必須在現場30分鐘觀察，確認真空濾油機真空罐油位 不再繼續上漲后，才可離開現場;
7、 每隔10-20分鐘到現場檢查1次濾油機運行情況;在整個濾油 機運行期間，應在DCS上密切監視主油箱油位變化，發現異常情況及時處理。
8、按下油溫加熱器啟動按鈕1(或1和2同時投入)，檢查加熱指示顯示正常，自動控制加熱系統運行正常。
